抽屜式輸送機主要應用于車輛裝卸和有伸縮要求的貨物車間內部輸送、設備之間需要留有通道等地方，以及設備通過消防卷簾門的地方。
伸縮長短及規格均可量身定制，歡迎來電洽談：18937628865
抽屜式皮帶機結構及原理

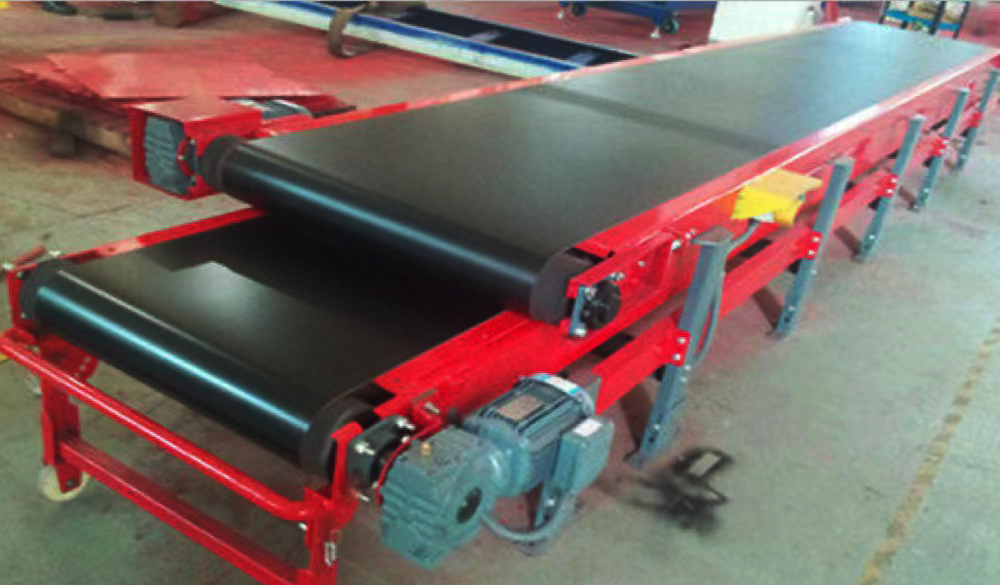

抽屜式裝車皮帶機由兩條相對獨立的皮帶機組成。
兩條皮帶機疊裝，上層為固定式，下層可用手動抽出。
上下層皮帶機均采用端部驅動方式，驅動動力為電機。由于輸送帶是環繞在驅動滾筒、張緊滾筒和改向滾筒之間，通過張緊裝置和防偏裝置的調整使輸送帶有足夠的張緊力環繞在以上各滾筒之間，并使輸送帶能夠平穩運行。
在上層輸送機支腿連接桿的位置，安裝有托輪和靠輪，用于支撐下層的機架。在頭部位置，設置有壓輪機構和機械限位，以防止下層拉出后變形或出位。
抽屜式皮帶機特點
上層膠帶機材料、板厚、驅動結構和其他主要結構與單向直線機相同，同時增加有下層抽屜膠帶機的導軌和前部承托滾輪。導軌上前后安裝了帶有緩沖膠墊的機械限位裝置。
下層膠帶機驅動段位于膠帶機后端，增加配重，壓縮結構，電機通過過渡鏈輪軸（安裝有兩個鏈輪）驅動主動滾筒軸上的鏈輪，帶動皮帶轉動。
下層膠帶機拉手置于前端兩側，不影響與其它機器的銜接，同時側拉更安全方便。
抽屜膠帶機的上下兩層機器驅動段均位于尾部下方，電機固定箱座，四周用隔離網封閉，安全防護，兼具散熱功能。
抽屜式皮帶機用途
抽屜式皮帶機適用于各種貨物的輸送。主要應用于車輛裝卸和有伸縮要求的貨物車間內部輸送，設備之間需要留有通道等地方。
由于長度可以自由伸縮，可以縮短人工往返搬運貨物的距離，節約時間，降低勞動強度，減少貨物損傷，降低成本，提高工作效率。
抽屜式皮帶機主要技術參數表
| 序號 | 技術參數 | 內 容 |
| 1 | 輸送方式 | 皮帶輸送 |
| 2 | 輸送方向 | 單向 |
| 3 | 輸送載荷 | 靜載≦150kg/㎡，動載：≦70kg/㎡ |
| 4 | 輸送物品*大尺寸 | 1200*800*1000mm |
| 5 | 額定輸送物品*大單重 | 60kg |
| 6 | 7輸送速度 | 8根據用戶需要，可無級調速，0-40m/min |
| 7 | 上層輸送有效寬度 | 800mm |
| 8 | 下層輸送有效寬度 | 650mm |
| 9 | 本體長度 | 4000-9000mm |
| 10 | *大伸出長度 | 3000-7500mm |
| 11 | 上層驅動位置及方式 | 端部電機驅動，SEW、城邦、利明等 |
| 12 | 下層驅動位置及方式 | 端部電機驅動，SEW、城邦、利明等 |
| 13 | 下層伸縮方式 | 手動 |
| 14 | 上層機架材料 | 3mm厚碳鋼板激光切割數控折彎成型 |
| 15 | 下層機架材料 | 80*40扁通 |
| 16 | 支腿材料 | 碳鋼方管 |
| 17 | 皮帶 | 3mmPVC西格林、永利、艾艾國內外名優品牌 |
| 18 | 走線方式 | 輪式繞線 |
| 19 | 機體表面處理 | 結構件全部酸洗磷化后烤漆 |
| 20 | 機體表面顏色 | 客戶自定 |
注：以上參數均可按照客戶使用要求量身定做。
抽屜式皮帶機常用規格型號
| 規格型號 | 上層（固定） 長度 | 下層伸出 長度 | *大總長 | 帶寬 |
| XD-CT-5/3.8-2 | 5000 | 3800 | 8800 | 600/800 |
| XD-CT-5.4/4.5-2 | 5400 | 4500 | 9900 | 600/800 |
| XD-CT-6/4.9-2 | 6000 | 4900 | 10900 | 600/800 |
| XD-CT-7/5.3-2 | 7000 | 5300 | 12300 | 600/800 |
注：以上參數均可按照客戶使用要求量身定做。
